產品概述
電力系統中非線性負載的大量應用，使系統內產生大量諧波，導致電力系統變得更加復雜，潛在風險升高。TKM-SVG具有額定容性和額定感性雙向補償、三相不平衡調節、諧波補償、10ms快速響應、良好的電壓支撐等功能，平均無故障時間大于10萬小時、補償容量即為安裝容量等優勢。
工作原理
TKM-SVG的基本原理是將自換相橋式電路通過變壓器或者電抗器并聯電網上，通過外部互感器實時采集負載電流信號，通過內部檢測電路分離其中的無功需求與諧波電流，適當?shù)卣{(diào)節橋式電路交流輸出電壓的幅值和相序，進而控制交流側電流，就可以使該電路吸收或者發出滿足要求的無功電流，實現動態無功補償，提高功率因數、穩定網壓、抑制三相不平衡、節能降耗的目的。

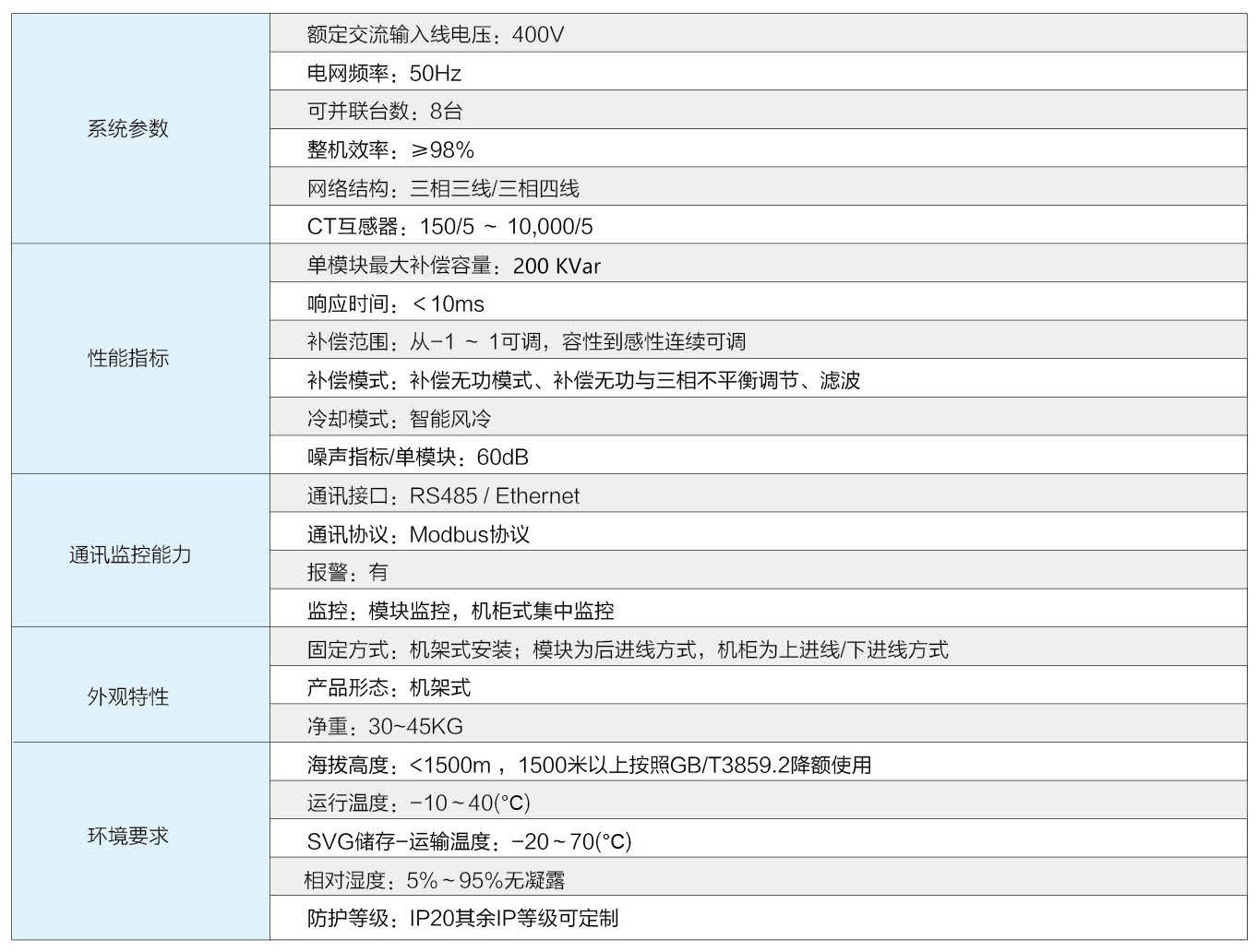

技術參數
